Projet de modernisation du PUE du bâtiment Cloud Legacy de classe B du gouvernement de la préfecture de Ganzi

Aperçu du projet

Les salles informatiques traditionnelles utilisent souvent des systèmes de climatisation de précision à refroidissement par air, très énergivores, dont les valeurs PUE dépassent généralement 1,6. Sous l'impulsion de la stratégie chinoise « Dual Carbon », le secteur accélère les innovations en matière de technologies de refroidissement et de réfrigération naturels afin de répondre aux défis d'efficacité énergétique posés par la demande croissante des centres de données. La technologie de refroidissement par évaporation, réputée pour son utilisation efficace des sources de froid naturelles, est largement adoptée. Parmi ces solutions, les systèmes de refroidissement modulaires Aolan se sont imposés comme une solution de rénovation énergétique courante grâce à leurs améliorations significatives en termes d'efficacité.

Ce projet de rénovation se concentre sur la mise à niveau des systèmes d'air frais à rideau d'eau pour deux étages : la grande salle informatique du 2e étage et la salle informatique cloud du gouvernement du 3e étage.

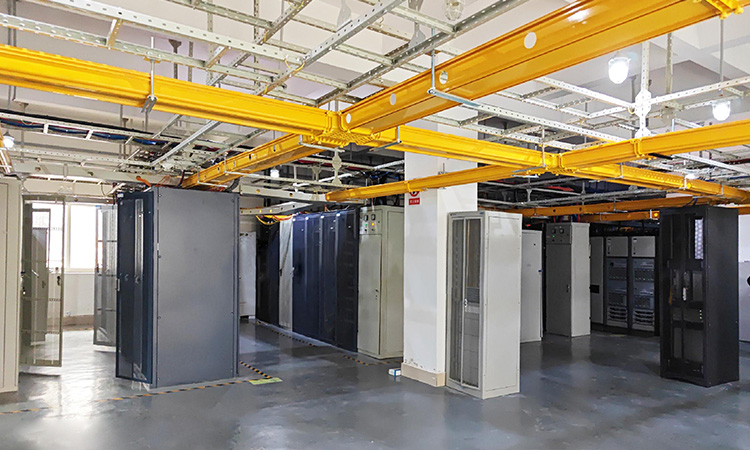

Grande salle informatique au 2e étage : Superficie : 228 m², puissance : 96,66 kW. Équipée de 3 climatiseurs de précision (30 kW de puissance chacun, soit 90 kW au total). Racks de serveurs soigneusement agencés.

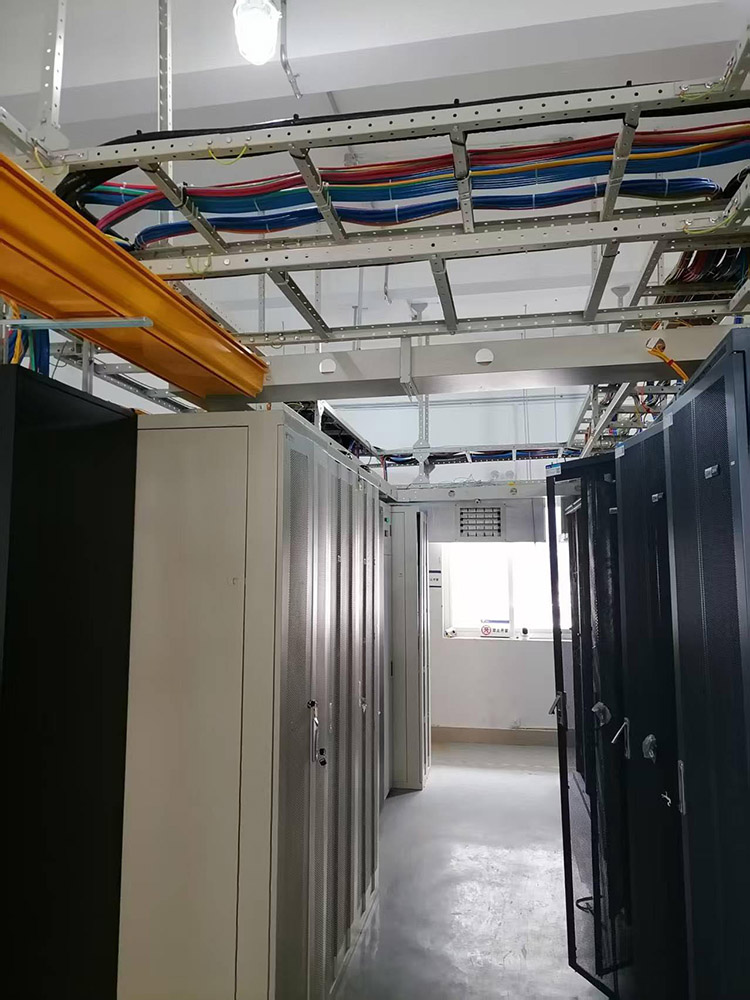

Salle informatique Cloud du gouvernement 3F : Superficie : 228 m², charge électrique informatique : 40,52 kW. Contient 2 modules CC fermés à allée froide/chaude (1 inutilisé). Chaque module est équipé de 6 climatiseurs en rangée (capacité de refroidissement de 25 kW chacun, total de 150 kW par module).

Plan de modernisation

2F Grande salle informatique

Température de conception : 28 °C, différence de température d'air soufflé/repris : 12 °C → Les centrales de traitement d'air neuf à rideau d'eau doivent fournir un air de sortie à une température inférieure à 16 °C. D'après les données météorologiques horaires annuelles de Ganzi, les systèmes à rideau d'eau peuvent fonctionner toute l'année.

Configuration:

l 5 unités de traitement d'air frais à rideau d'eau.

l Filtres externes G4 installés sur les entrées d'air à quatre côtés.

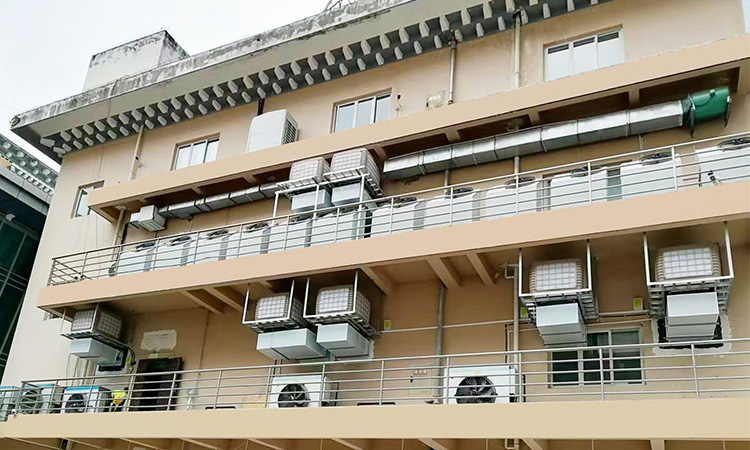

l Unités suspendues au-dessus du couloir nord ; les conduits d'alimentation pénètrent les murs dans la pièce.

Salle informatique cloud gouvernementale au 3e étage

Température de conception de l'allée chaude : 32 °C, différence de température d'alimentation/de reprise d'air : 12 °C → Les centrales de traitement d'air frais à rideau d'eau doivent fournir un air de sortie à une température inférieure à 20 °C. Fonctionnement possible toute l'année selon les données climatiques de Ganzi.

Configuration:

l 2 centrales de traitement d'air frais à rideau d'eau.

l Filtres externes G4 sur entrées d'air à quatre côtés.

l Unités suspendues au-dessus du couloir nord ; les conduits d'alimentation pénètrent les murs dans la pièce.

Résultats de performance

Consommation énergétique annuelle avant rénovation : 244 176 kWh.

Consommation énergétique annuelle après rénovation : 68 715 kWh.

Économies d’énergie annuelles : environ 175 000 kWh (71,9 %).

Principaux avantages

1. L'utilisation la plus directe des sources de froid naturelles, particulièrement adaptée aux salles de machines de communication et autres lieux ayant des besoins de refroidissement tout au long de l'année, est actuellement le meilleur moyen de réduire la valeur PUE des salles de machines de communication.

2. Faible consommation d'énergie. En hiver, la consommation d'énergie peut être inférieure de 20 % à celle d'un climatiseur de précision. Plus l'air extérieur est sec et la température basse, plus les économies d'énergie sont importantes.

3. Il possède sa propre capacité de déshumidification, éliminant le besoin d'un humidificateur supplémentaire et économisant de l'électricité pendant le processus de déshumidification.

4. Économie d'énergie et économie d'énergie, réduction des émissions de carbone ; sans chlorofluorocarbures, il n'endommage pas la couche d'ozone, respectueux de l'environnement.

Remarques :

PUE (Power Usage Effectiveness) : une mesure de l'efficacité énergétique du centre de données (valeurs inférieures = efficacité supérieure).

Stratégie « Double Carbone » : initiative nationale de la Chine visant à atteindre un pic d’émissions de carbone d’ici 2030 et à atteindre la neutralité carbone d’ici 2060.
