Unité de déshydratation d'air frais LDAC avec récupération de chaleur

L'utilisation d'un climatiseur à dessiccation liquide peut être réduite de 50 à 60 %, et le taux de stérilisation atteint 92 à 95 %.

humidité minimale<2,0 g/kg

Rendement total de récupération de chaleur ≥ 65 %

Introduction

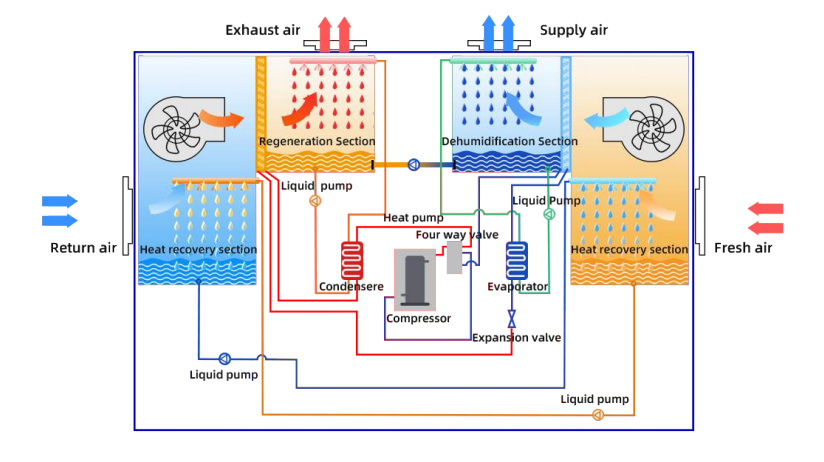

Unité de ventilation à récupération totale de chaleur Il est principalement utilisé pour le traitement de l'air frais des bâtiments de recherche scientifique et de bureaux, des nœuds de transport, des musées, des musées des sciences et des technologies, des hôtels, des appartements, des hôpitaux et des usines industrielles, en particulier pour le traitement de l'air frais des systèmes de climatisation avec réglage indépendant de la température et de l'humidité.

Conditions applicables

◆ Il n’y a pas d’air d’évacuation disponible dans la pièce, ou le volume d’air d’évacuation est supérieur à 80 %.

◆ Température ambiante d'application : - 5°C~40°C.

Avantages

1) Installation facile et entretien pratique.

2) Qualité internationale, fonctionnement fiable.

◆Les composants de réfrigération, les composants de contrôle, les pompes et les ventilateurs ainsi que les autres composants de fonctionnement sont Toutes les marques de renommée internationale, gages de qualité fiable.

◆Adoption d'une commande intelligente, d'une interface homme-machine et d'un protocole de communication standard, avec une stabilité contrôle et haute précision.

◆Dispositifs de protection complets, fonctionnement stable et fiable.

3) Conception professionnelle anticorrosion et antirouille, longue durée de vie.

◆L'échangeur de chaleur est fabriqué en tube de titane, qui ne rouillera jamais.

◆ Le réservoir d'eau est fabriqué en polypropylène (PP) moulé par injection, et la tuyauterie est conçue avec un matériau souple. Raccordement permettant de réduire le nombre de nœuds de canalisation et d'éviter les fuites de liquide.

4) L'équilibreur de solution peut être refroidi par air et par eau, avec une applicabilité plus large.

5) Eau du robinet de la ville uniquement, sans adoucissement.

Spécification:

Note:

①Conditions de refroidissement nominales : température de bulbe sec de l'air frais 36°C, HR 65%, température de bulbe sec de l'air de retour 26°C, HR 60%, température de bulbe sec de l'air d'alimentation 18°C, HR 59%.

②Conditions nominales de chauffage et d'humidification : température du bulbe sec de l'air frais -5°C, HR 50%. température du bulbe sec de l'air de retour 20°C, HR 50%; température du bulbe sec de l'air soufflé 18°C, HR 62%.

③ En fonctionnement nominal, le volume d'air repris est égal au volume d'air neuf, et en fonctionnement réel, il ne doit pas être inférieur à 80 % du volume d'air neuf. L'eau du robinet peut être utilisée comme eau d'alimentation ; il n'est pas nécessaire de l'adoucir.

④Le ventilateur peut être personnalisé ou installé avec un convertisseur de fréquence en fonction des exigences de pression résiduelle du client.

⑤Pour les unités non standard, veuillez nous contacter.

Caractéristiques:

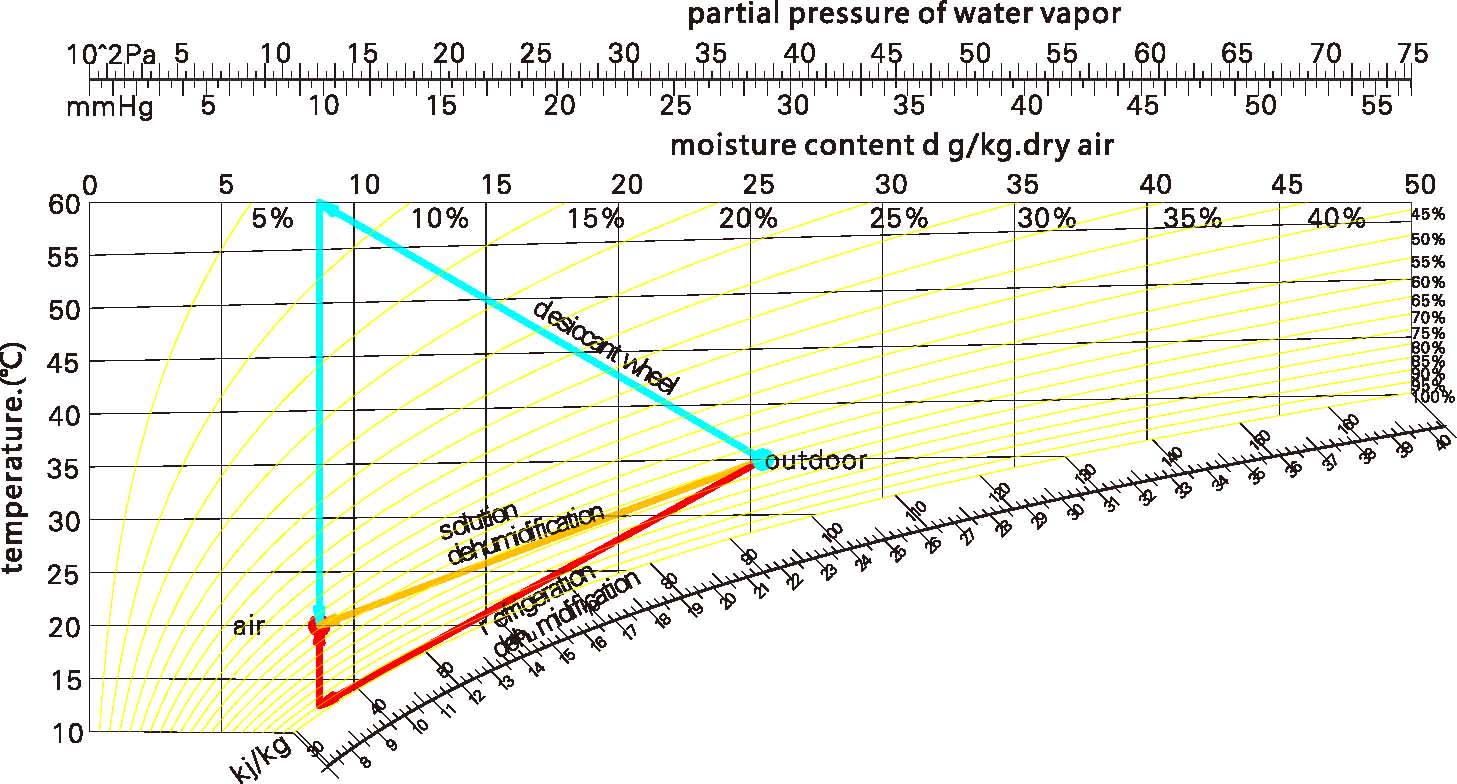

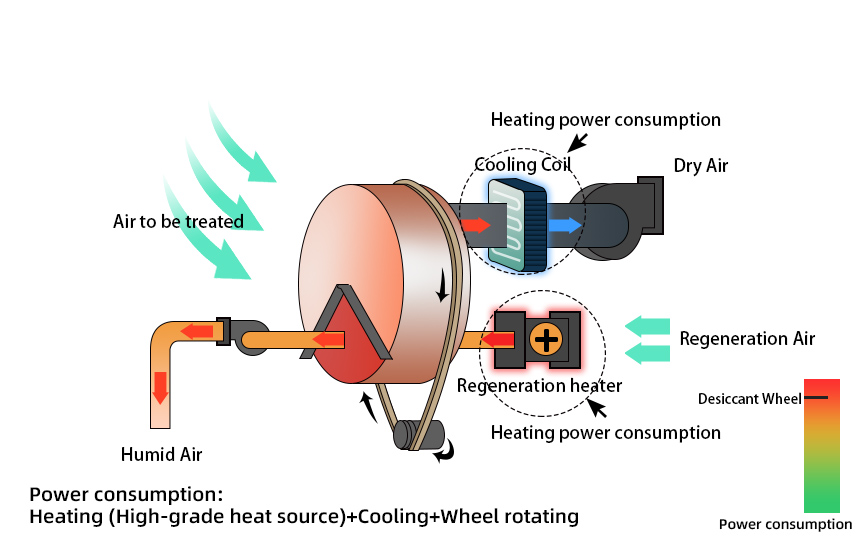

Analyse de la consommation énergétique des déshumidificateurs rotatifs

Nécessite une chaleur de haute qualité pour chauffer l'air en vue de la régénération, et le

humidifié L'air a besoin de être refroidi par réfrigération pour atteindre l'approvisionnement

point d'état de l'air, ce qui entraîne une consommation d'énergie extrêmement élevée.

Quatre problèmes majeurs des déshumidificateurs rotatifs :

1. La régénération nécessite des températures supérieures à 100 °C, ce qui entraîne une forte augmentation de la température.

consommation d'énergie de chauffage.

2. L'air déshumidifié a une température élevée et nécessite un refroidissement, en ajoutant

consommation supplémentaire importante d'énergie frigorifique.

3. La roue déshydratante a tendance à s'encrasser, ce qui nécessite un nettoyage fréquent.

et l'entretien.

4. La roue subit d'importantes variations de température, ce qui la rend vulnérable au vieillissement et à une dégradation notable de l'efficacité.

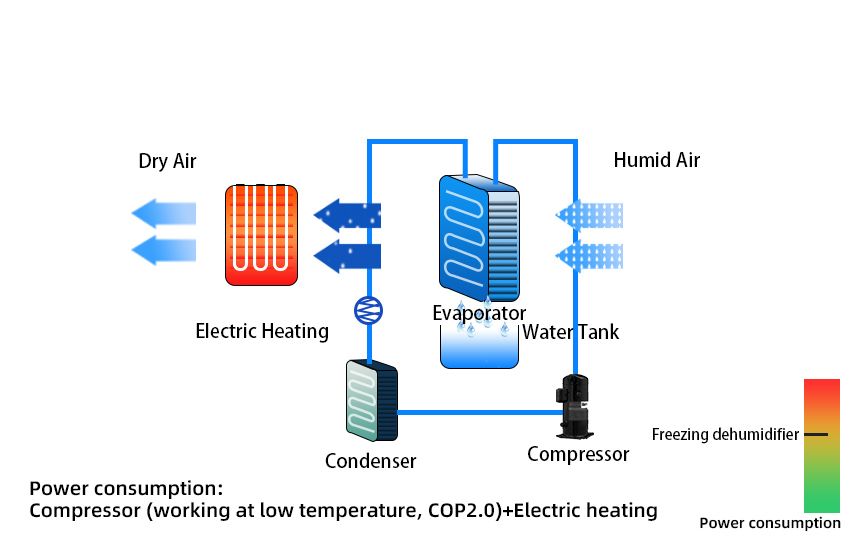

Analyse de la consommation énergétique des systèmes de réfrigération et de déshumidification

L'humidité est éliminée par refroidissement de l'air à de basses températures de point de rosée pour la déshumidification par condensation. L'air doit ensuite être réchauffé pour atteindre le point de fonctionnement de l'air soufflé, ce qui entraîne une consommation d'énergie très élevée.

Trois inconvénients majeurs de la déshumidification par réfrigération :

1. Les basses températures de fonctionnement pendant la déshumidification réduisent considérablement l'efficacité du compresseur ;

2. Gaspillage d'énergie dû aux processus de réchauffage obligatoires ;

3. La production d'eau condensée crée des risques de développement de moisissures et d'autres risques pour l'hygiène.

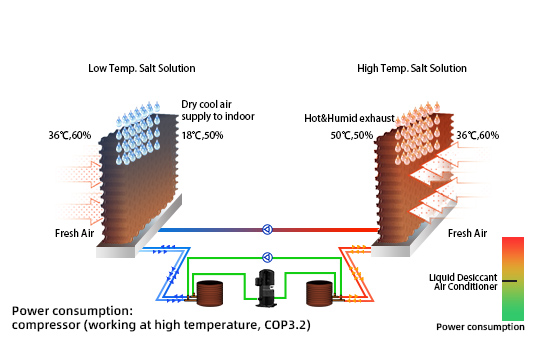

Analyse de la consommation d'énergie de la déshumidification par dessiccation liquide

Le dessiccant liquide absorbe l'humidité de l'air à des températures moyennes à élevées. La température de l'air est maintenue proche de la température ambiante sans consommation d'énergie liée au réchauffage ou au refroidissement, ce qui permet de réduire la consommation énergétique.

Six avantages majeurs de la déshumidification par dessiccation liquide :

1. Déshumidification rapide et profonde avec une capacité d'élimination de l'humidité jusqu'à 2 g/kg ;

2. Récupération de la chaleur résiduelle des condenseurs de pompes à chaleur pour la régénération de la solution, permettant une double sortie de refroidissement grâce à une déshumidification intégrée ;

3. Un fonctionnement au-dessus de la température du point de rosée maintient un rendement élevé du compresseur ;

4. La température de l'air après déshumidification se rapproche du point d'alimentation en air, éliminant ainsi le besoin de compensation énergétique pour le réchauffage/refroidissement ;

5. Les propriétés antimicrobiennes inhérentes aux solutions salines assurent une meilleure qualité de l'air ;

6. Capacité d'humidification hivernale via une vanne à quatre voies inversée (utilisant un milieu humide), offrant une efficacité énergétique supérieure à l'humidification par électrode.

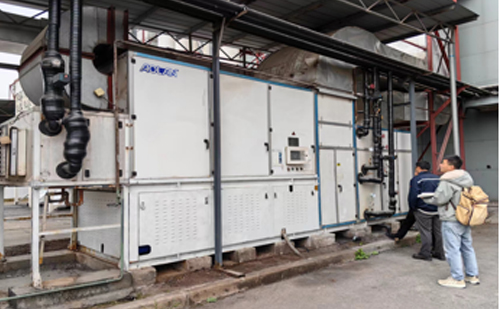

Ce projet s'applique aux hôpitaux généraux.
1. Utiliser une surface de 1000 m²
2. Adopter l'équipement AHLD-N9A(N)
3. Le débit d'air total est de 5800 m³/h
4. Conditions de travail en extérieur : 37 °C / 65 %
5. Conditions de travail en intérieur : 25 °C / 60 %
6. Le système de déshumidification prend en charge la totalité de la charge d'humidité intérieure et une partie de la charge de refroidissement. La charge de refroidissement principale est toujours assurée par le système de réfrigération intérieur.

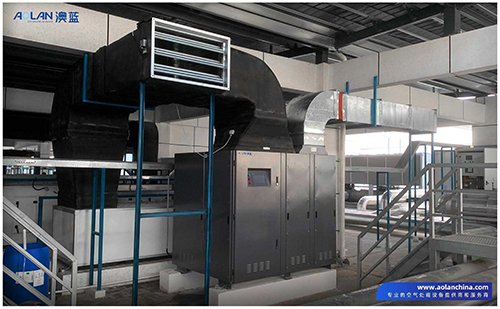

Ce projet : une chocolaterie à Singapour
Type de traitement de l'air : Déshumidification de l'air frais
Superficie : 10 000 m²
Conditions de travail en extérieur : 35 °C DB / 30 °C WB, 70 % HR
Conditions de travail en intérieur : < 40 % HR
La température de l'air soufflé par l'équipement est de 22 °C, l'humidité relative est de 40 %, l'humidité absolue est de 6,5 kg/s, le déshumidificateur a une capacité de 296,8 kg/h, la puissance frigorifique est de 270,5 kW et la puissance de l'équipement est de 80,6 kW.

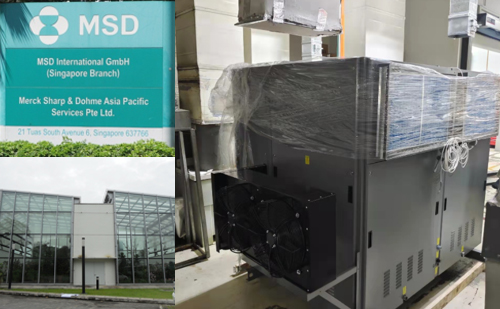

Nom du projet : MERCK Pharmaceuticals, Singapour
Type de traitement de l'air :
Traitement indépendant de l'humidité et de la température de l'air frais
Superficie : 3000 m²Conditions de travail en extérieur : 29 °C DB / 89 % HR
Conditions de travail en intérieur : 20-25 °C DB / 54 % HR
Équipement : AHLD-N09B, Débit d’air : 3 000 m³/h, 15 ensembles
Puissance frigorifique nominale : 28 kW,
Capacité de déshumidification : 32,8 kg/h, Puissance nominale : 9,2 kW
État de fonctionnement : Ce projet a été mis en service au printemps 2013. Après une phase de mise au point, il est en bon état et répond aux exigences de température et d'humidité intérieures.

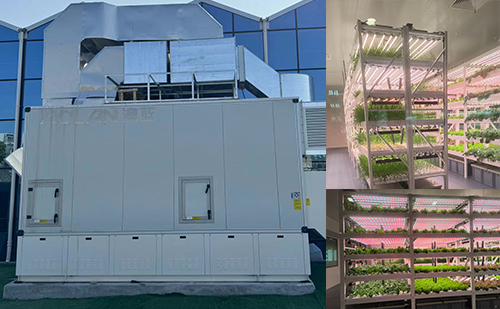

Nom du projet : Laboratoire de semis de plantes
Surface d'utilisation : 315 m² Conditions de travail en extérieur : 35,6 ℃ DB / 27,9 ℃ WB ;
Conditions de travail en intérieur : environnement lumineux 22 °C DB/60 % HR, environnement sombre 15 °C DB/90 % HR
Équipement : AHLD-DF18N, débit d'air : 18 000 m³/h, 2 unités
La puissance frigorifique nominale de l'équipement est de 150 kW, sa capacité de déshumidification est de 108 kg/h et sa puissance installée est de 75 kW.
Conditions de fonctionnement : Ce projet a été mis en phase d'essai à l'automne 2021. Après plusieurs phases de mise au point et d'ajustement adaptatifs sur plusieurs saisons, il répond aux exigences de température et d'humidité intérieures.

Autres avantages :

1. La température de l'air soufflé est appropriée, sans problème de réchauffage dû au gel lors de la déshumidification ni de refroidissement dû à la déshumidification par roue rotative.

2. Déshumidification au-dessus du point de rosée, afin d'éviter tout risque de prolifération bactérienne dans le bac à condensats, ce qui pourrait affecter la qualité de l'air.

3. La solution d'halite a un effet stérilisant et purifiant sur l'air, améliorant ainsi la qualité de l'air.

4. L'air d'alimentation et l'air d'évacuation circulent dans des conduits différents, sans risque de fuite entre l'air d'alimentation et l'air d'évacuation de la déshumidification par roue rotative.

5. La plage de traitement de l'humidité est large, elle peut descendre jusqu'à environ 20 %.

6. La température de régénération de la solution est basse, peut utiliser la chaleur de condensation ou une source de chaleur naturelle à basse température, ce qui est économe en énergie et respectueux de l'environnement.

7. L'entretien du système de solution est simple, il suffit généralement de nettoyer le filtre.
