Étude de cas du projet de tour de vapeur du centre de données de Guangdong

Résumé du secteur/projet

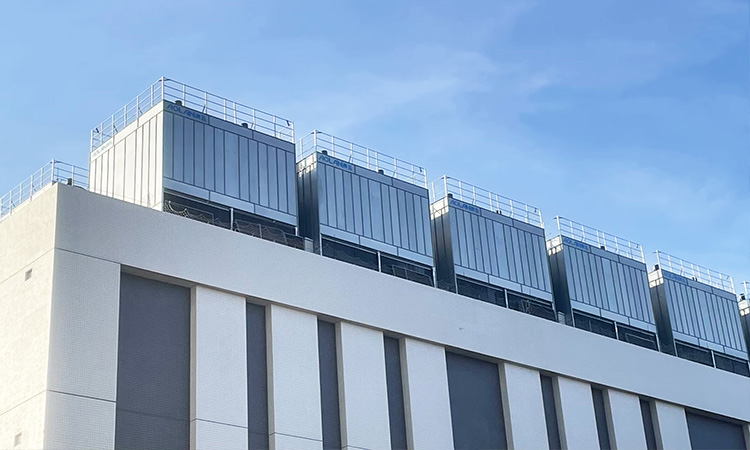

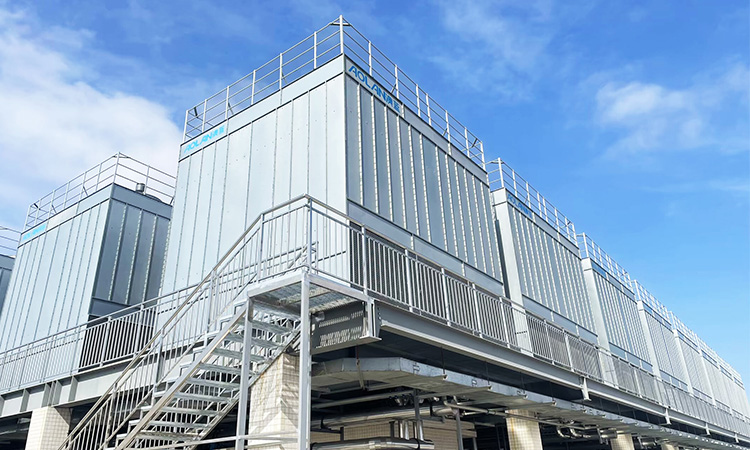

Ce projet est un projet national majeur et un élément important de la stratégie nationale de mégadonnées « comptabiliser à l'Est et à l'Ouest ». Le centre de données dispose d'un bâtiment dédié, de ressources informatiques à forte capacité de traitement (incluant l'allocation dynamique des ressources), de ressources réseau suffisantes (incluant la régulation dynamique du flux) et de solides capacités d'exploitation et de maintenance. Des unités de refroidissement évaporatif indirectes doivent être installées sur la plateforme métallique du toit de la salle des serveurs et servir de source de refroidissement direct pour le centre de données en hiver. Le centre de données étant équipé d'un système de refroidissement par eau en été, les exigences sont les suivantes.

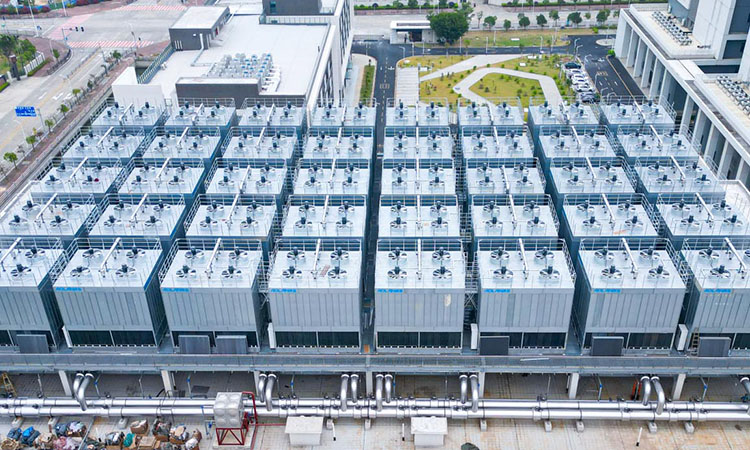

Ce projet utilise un total de 40Refroidisseur à évaporation indirecte AOLAN Le système AGS205-ZLAB(S) est utilisé à raison d'un système pour dix unités, soit quatre systèmes au total (trois en service et un en réserve). En été, par forte chaleur et forte humidité, le refroidisseur à évaporation indirecte sert de tour de refroidissement pour alimenter le refroidisseur à eau. Au printemps, en automne et en hiver, il fonctionne directement comme source d'eau froide, permettant ainsi des économies d'énergie et une réduction de la consommation du système.

mode de fonctionnement

Été : En mode de fonctionnement 1, le refroidisseur à évaporation indirecte AOLAN fournit de l’eau froide à 37/32 °C en entrée et en sortie, servant d’eau de refroidissement au refroidisseur à eau. Dans ce mode, le refroidisseur à évaporation indirecte est associé à un refroidisseur à eau et à un climatiseur de précision à eau glacée à circuit ouvert.

En hiver : en mode de fonctionnement à deux conditions, le refroidisseur à évaporation indirecte AOLAN fournit de l'eau froide à 20/14 °C en entrée et en sortie. Cette eau froide, utilisée comme source directe de froid, passe par un échangeur de chaleur à plaques avant d'être distribuée dans le système de climatisation de précision à eau glacée. Dans ce mode, le système fonctionne composé d'un refroidisseur à évaporation indirecte, d'un échangeur de chaleur à plaques et d'un climatiseur de précision à eau glacée.

Les résultats des tests in situ

Ce projet a été testé par un organisme tiers qualifié CMA/CNAS en conditions réelles d'exploitation, et répond aux exigences de conception initiales, voire les dépasse. Le projet a été mené à bien et validé. Les résultats des tests sont les suivants :

Conditions de fonctionnement réelles en été : température humide 25,91 °C, température d’entrée 35,81 °C, température de sortie 29,23 °C (à 3,32 °C près, conforme et supérieure aux exigences de l’appel d’offres). Conditions de fonctionnement réelles en hiver : température humide 11,22 °C, température d’entrée 19,05 °C, température de sortie 11,24 °C (à 0,02 °C près, conforme aux exigences de l’appel d’offres).
