Projet de rénovation PUE d'une salle informatique de données à Nanning

Les centres de données de petite et moyenne taille comprennent généralement des salles IDC et des salles complètes, avec une forte densité d'armoires et une forte production de chaleur. Ils utilisent généralement des systèmes de climatisation de précision à refroidissement par air et à eau glacée. Des climatiseurs de niveau local ou de rangée à rangée sont utilisés à l'intérieur. L'indice d'efficacité énergétique (PUE) de ces anciennes salles atteint généralement 1,6, voire plus.

Avec la croissance rapide de l'échelle et du nombre de centres de données, et notamment la promotion des objectifs de double empreinte carbone, la réduction de la consommation énergétique des centres de données est devenue un enjeu urgent. Pour y remédier, le secteur des centres de données explore activement l'utilisation de sources de refroidissement naturelles et introduit de nouvelles technologies pour optimiser l'efficacité énergétique, réduisant ainsi la consommation d'énergie et améliorant l'efficacité énergétique globale du système. La technologie de refroidissement par évaporation, notamment, permet d'exploiter pleinement les sources de refroidissement naturelles et d'améliorer l'efficacité énergétique des équipements de réfrigération traditionnels. Son application est largement répandue ces dernières années. Pour les anciennes salles informatiques équipées de systèmes de climatisation à eau glacée, des rénovations économes en énergie grâce à la station de refroidissement intégrée, dotée de la technologie brevetée unique d'Aolan, peuvent améliorer efficacement le temps d'utilisation naturelle et l'efficacité énergétique du système.

Aperçu du projet

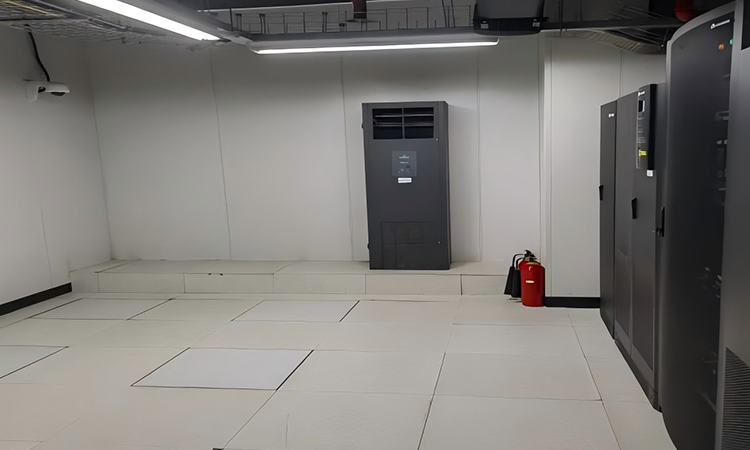

Le centre de données est situé à Nanning, dans la province du Guangxi, dans un bâtiment unique de 27 étages d'une superficie d'environ 270 m². Les armoires, les équipements de climatisation, les chemins de câbles et les câbles de la salle informatique sont disposés de manière dense et génèrent une chaleur importante. La salle informatique est composée de six colonnes d'armoires, dont quatre sont isolées par des allées chaudes et froides, grâce à une climatisation inter-colonnes. Les deux autres colonnes d'armoires sont placées séparément et refroidies par une combinaison de climatisation au niveau de la pièce et entre les colonnes. La charge totale des équipements informatiques de la salle informatique est de 82,81 kW, et la chaleur générée par les équipements de distribution électrique est de 7,35 kW. Le système de climatisation d'origine de la salle informatique était composé de refroidisseurs modulaires à air et de climatiseurs de précision à eau glacée au niveau de la pièce. Les refroidisseurs modulaires à air étaient installés sur la couche d'équipement du toit et transportaient l'eau glacée jusqu'au fond de la salle informatique grâce à une pompe à eau.

Plan de rénovation

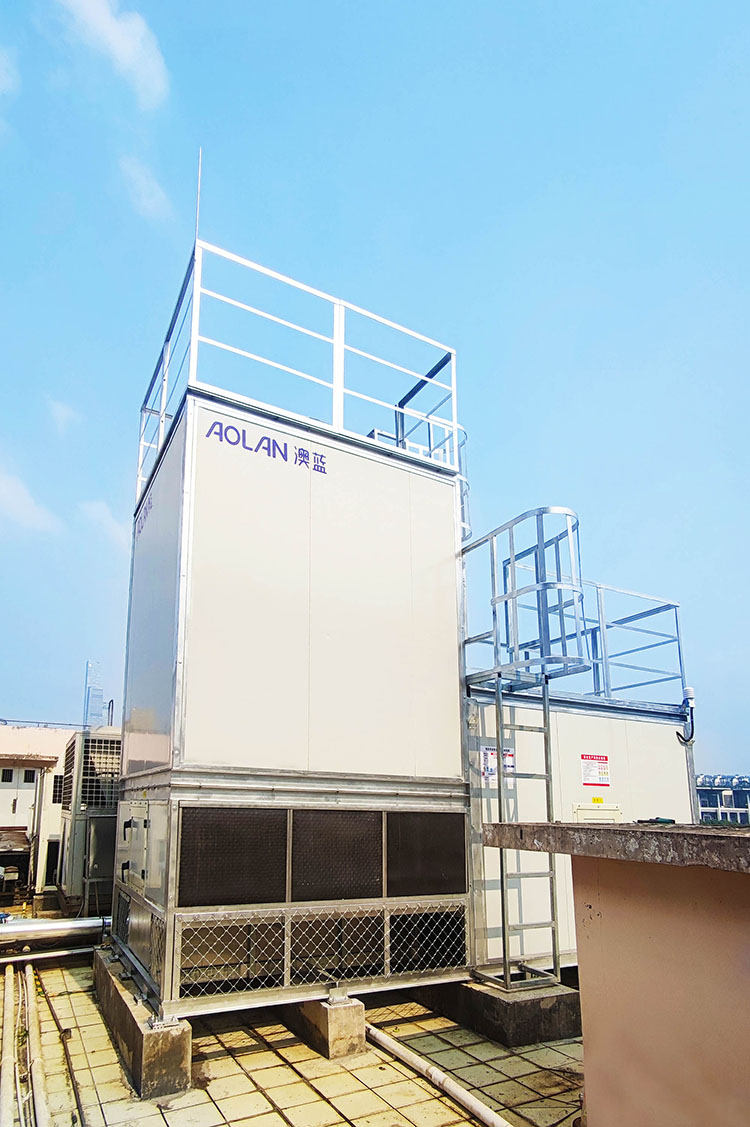

Afin de réduire le PUE de la salle informatique et d'exploiter pleinement le refroidissement naturel extérieur à basse température, une station de refroidissement intégrée à évaporation indirecte dédiée à la salle informatique d'Aolan a été utilisée pour remplacer le refroidisseur modulaire à air d'origine afin d'alimenter en eau froide le refroidisseur d'air terminal de la salle informatique. Le climatiseur terminal de précision intérieur reste inchangé. La station de refroidissement intégrée comprend un système de refroidissement à eau froide par évaporation, un système de refroidissement supplémentaire par compresseur auxiliaire, une pompe à eau de circulation et un échangeur de chaleur à plaques amovible pour l'échange de chaleur côté primaire et côté secondaire, qui alimente directement en eau froide les équipements de climatisation terminale intérieure. La température de l'eau froide d'alimentation et de retour du terminal est de 18 °C/24 °C. La station de refroidissement intégrée peut fournir de l'eau froide basse température pour un fonctionnement toute l'année, et le refroidisseur à air d'origine n'est utilisé qu'en secours lors des opérations de maintenance des équipements.

L'effet montre que la station de froid intégrée à évaporation indirecte sert de source de refroidissement pour la climatisation du centre de données, exploitant pleinement le refroidissement naturel. Elle permet de régler librement la température de commutation selon les exigences de conception du projet afin de répondre aux besoins de refroidissement tout au long de l'année. En fonction des conditions météorologiques locales, le mode d'économie d'énergie par refroidissement naturel pur à basse température, le mode de réfrigération mixte à moyenne température et le mode de refroidissement profond par compresseur mécanique auxiliaire à haute température sont utilisés. Comparé au refroidisseur à air d'origine, la partie source de froid permet d'économiser environ 50 % d'énergie. La station de froid intégrée Aolan intègre la technologie de refroidissement par évaporation indirecte, la technologie de commutation intelligente par IA, le contrôle par conversion de fréquence et la collecte et l'analyse à distance de la consommation d'énergie, offrant ainsi une solution efficace et économe en énergie pour le secteur des communications.
