Projet de rénovation PUE d'une salle informatique de données au Sichuan

Les anciennes salles informatiques utilisent généralement des systèmes de climatisation de précision à refroidissement par air. En raison de la forte consommation énergétique de ces systèmes, l'indice d'efficacité énergétique (PUE) des salles informatiques atteint généralement 1,6, voire plus.

Avec la croissance rapide de l'échelle et du nombre de centres de données, et notamment la promotion des objectifs de double empreinte carbone, la réduction de la consommation énergétique des centres de données est devenue un enjeu urgent. Pour y remédier, le secteur des centres de données explore activement l'utilisation de sources de refroidissement naturelles et l'introduction de nouvelles technologies pour optimiser l'efficacité énergétique, réduisant ainsi la consommation d'énergie et améliorant l'efficacité énergétique globale du système. La technologie de refroidissement par évaporation, en particulier, permet d'exploiter pleinement les sources de refroidissement naturelles et d'améliorer l'efficacité énergétique des équipements de réfrigération traditionnels. Largement utilisée ces dernières années, l'utilisation du système de climatisation ultra-performant Australian Blue est actuellement la solution de rénovation écoénergétique la plus répandue.

Aperçu du projet

Le projet est situé dans la préfecture de Garze, dans la province du Sichuan. Le bâtiment de la salle informatique compte quatre étages. La rénovation énergétique concerne principalement la salle informatique, d'une superficie de 1 089,4 m². La salle informatique compte 249 armoires, avec une consommation électrique moyenne de 0,64 kW par armoire. La structure électrique du bâtiment est complexe. Outre la charge électrique nécessaire à la salle informatique, il faut également tenir compte des salles informatiques connectées, de l'électricité des bureaux, etc. Pour un calcul précis du PUE, il est nécessaire de calculer la consommation électrique de la salle informatique de ce bâtiment.

Plan de rénovation

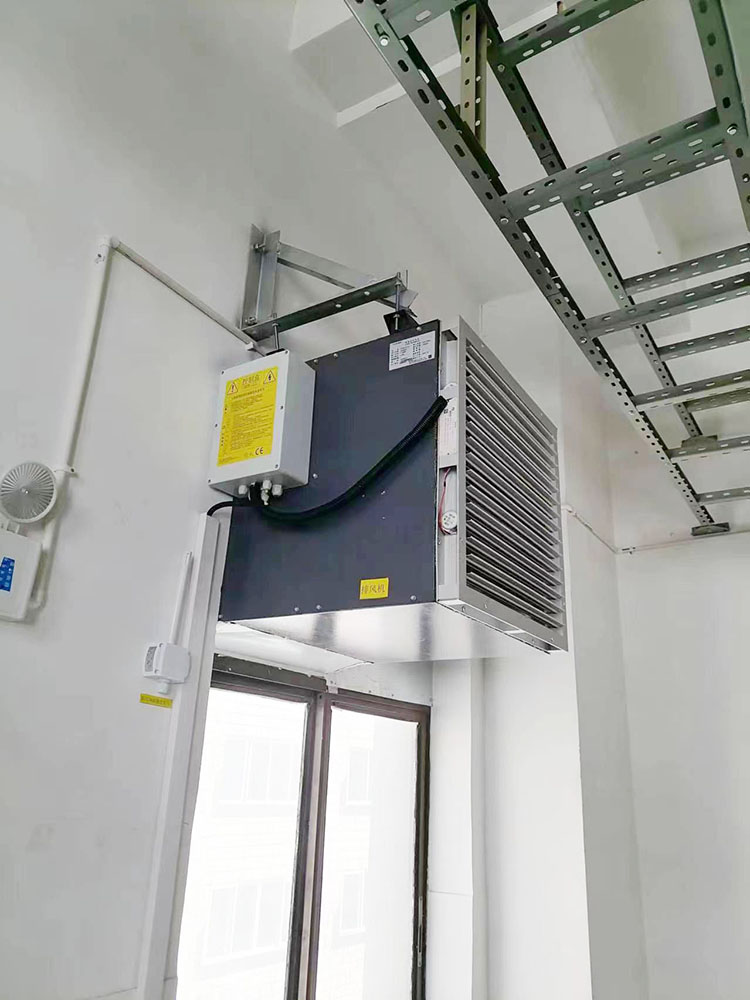

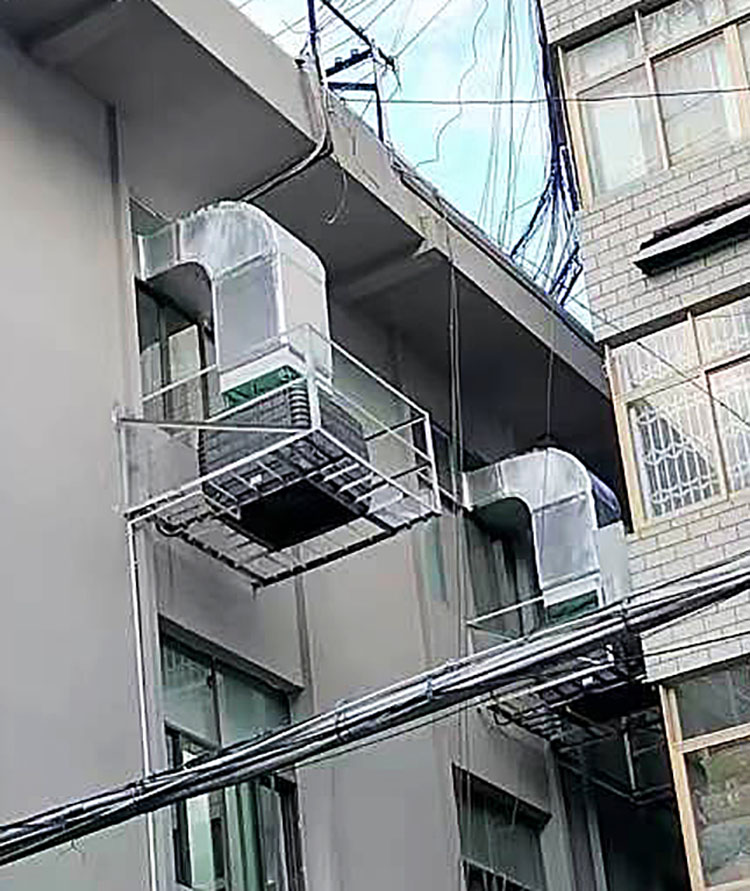

2ème étage : Deux nouveaux climatiseurs d'air frais de 33 kW ont été ajoutés à la grande salle informatique du 2ème étage, et un nouveau climatiseur d'air frais de 9,9 kW a été ajouté à la petite salle informatique, qui sera mis en service en hiver ; La climatisation d'air frais et la climatisation de précision dans la grande salle informatique partagent une boîte à pression statique et adoptent une forme d'alimentation en air précise par conduit.

3ème étage : 2 nouveaux climatiseurs d'air frais de 33 kW ont été ajoutés au grand centre de données du 3ème étage, et 1 nouveau climatiseur d'air frais de 9,9 kW a été ajouté au petit centre de données, qui sera mis en service en hiver ; La charge de refroidissement de la petite salle informatique est relativement faible, donc le climatiseur d'origine de 20 kW a été déplacé vers la grande salle informatique comme utilisation principale, et un climatiseur de 12 kW au 4ème étage a été déplacé vers la petite salle informatique ; La climatisation d'air frais et la climatisation de précision dans la grande salle informatique partagent une boîte à pression statique, en utilisant une forme d'alimentation en air précise d'alimentation en air par conduit ; La petite salle informatique adopte une alimentation en air par hotte.

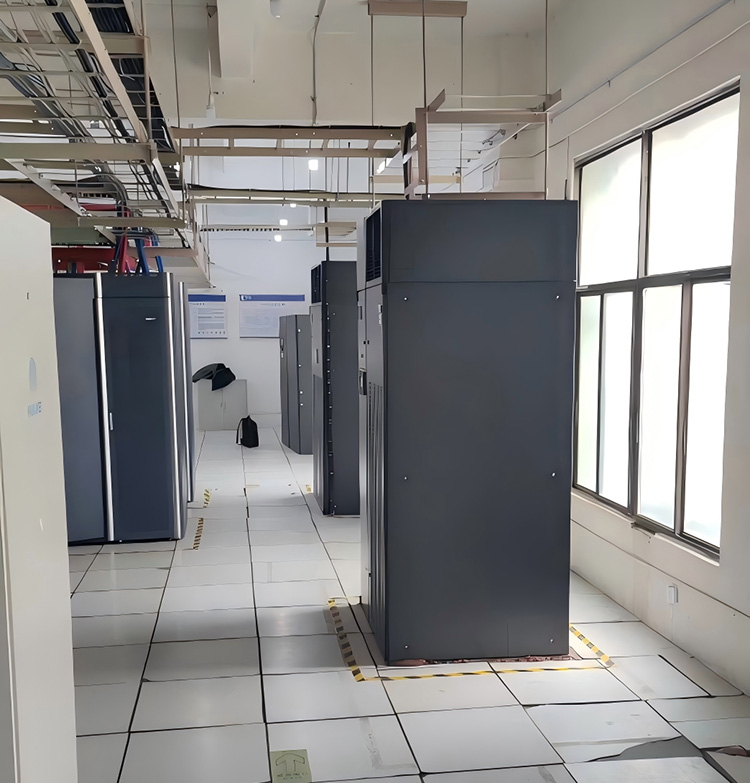

4e étage : La grande salle informatique du 4e étage utilise des équipements anciens pour former 4 en service et 1 de secours. Parmi eux, 2 climatiseurs plus récents de 30 kW ont été modernisés avec des pompes à fluor, et 2 nouveaux climatiseurs d'air frais de 33 kW ont été ajoutés pour une utilisation hivernale ; la charge de refroidissement de la petite salle informatique est relativement faible, et les climatiseurs de précision d'origine de 20 kW et 30 kW sont un en service et un de secours ; la climatisation d'air frais et la climatisation de précision dans la grande salle informatique partagent un boîtier de pression statique, utilisant une forme d'alimentation en air précise de l'alimentation en air par conduit ; la petite salle informatique utilise également des conduits d'air pour l'alimentation en air.

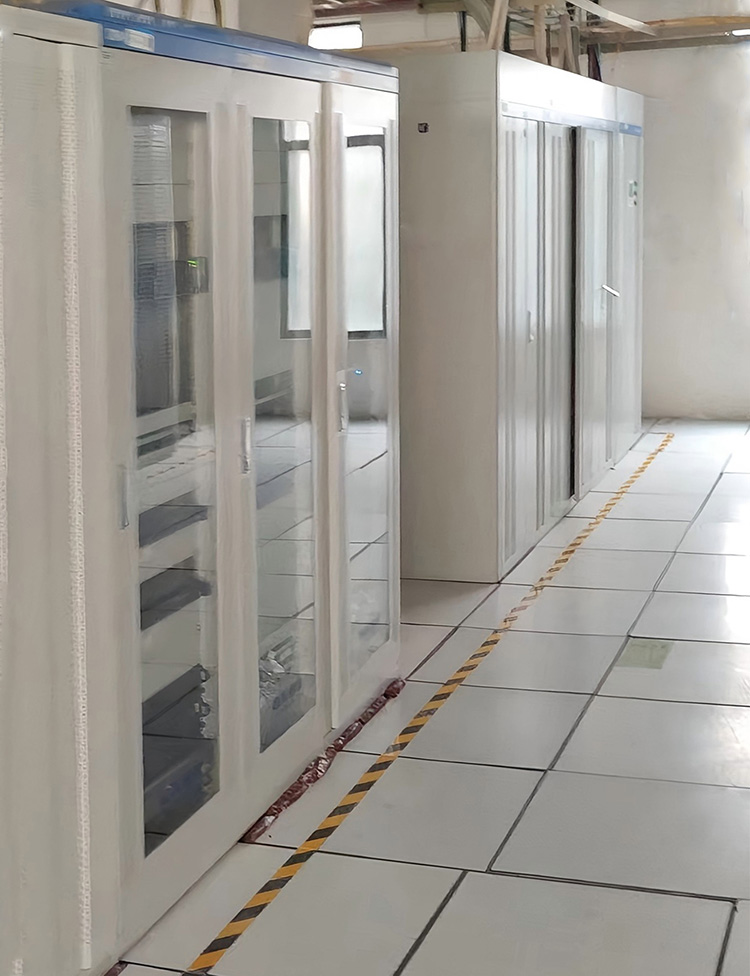

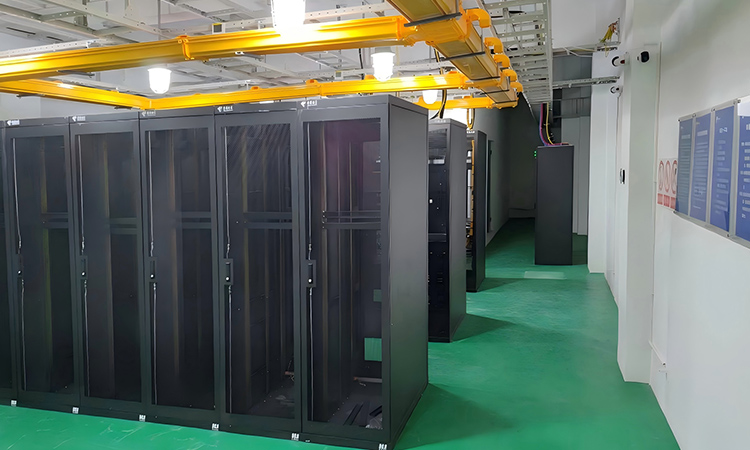

2ème étage : Le traitement d'étanchéité et d'ombrage des fenêtres extérieures de la salle informatique réduit la charge sur l'enceinte de la structure du bâtiment et réduit la pression de travail du système de climatisation ; Après la rénovation, la salle informatique utilisera la climatisation fraîche pour réguler l'air intérieur en hiver et éteindra la climatisation ordinaire pour réduire la consommation d'énergie de la climatisation ; La disposition face à face des armoires et la méthode précise d'alimentation en air des conduits d'air ont augmenté la température de l'air de retour de la climatisation de la salle informatique, réduisant ainsi la consommation d'énergie ; Après la rénovation, le PUE de cet étage est de 1,342, avec 44 espaces d'armoires supplémentaires réservés pour l'avenir.

3ème étage : Le traitement d'étanchéité et d'ombrage des fenêtres extérieures de la salle informatique réduit la charge sur l'enceinte de la structure du bâtiment et réduit la pression de travail du système de climatisation ; Après la rénovation, la salle informatique utilisera la climatisation fraîche pour réguler l'air intérieur en hiver, et éteindra une partie de la climatisation ordinaire pour réduire la consommation d'énergie de la climatisation ; La disposition face à face des armoires et la méthode précise d'alimentation en air des conduits d'air ont augmenté la température de l'air de retour de la climatisation de la salle informatique, réduisant ainsi la consommation d'énergie ; Les appareils passifs sont placés au centre sur le côté gauche de la salle informatique, qui ne nécessite pas de climatisation pour éviter une extension excessive des conduits ; Après la rénovation, le PUE de cet étage est de 1,287, avec 45 espaces d'armoires supplémentaires réservés pour l'avenir.

4e étage : Les fenêtres extérieures de la salle informatique sont obturées et ombragées afin de réduire la charge de l'enveloppe du bâtiment et la pression de fonctionnement de la climatisation. Après la transformation, la salle informatique utilise des climatiseurs à air frais pour réguler l'air intérieur en hiver et désactive certains climatiseurs classiques afin de réduire la consommation d'énergie. Après la mise en service des armoires, les climatiseurs sont disposés face à face et utilisent des conduits d'air pour une alimentation en air précise, ce qui augmente la température de retour des climatiseurs de la salle informatique et réduit la consommation d'énergie. Après la rénovation, le PUE de cet étage est de 1 428 et 25 nouvelles armoires sont prévues pour l'avenir.

Depuis la mise en œuvre du premier programme de rénovation énergétique en 2009, le système de climatisation ultra-efficace Australian Blue a été largement adopté grâce à ses excellentes performances énergétiques. Les principaux opérateurs de télécommunications ont adopté ce plan de transformation et ont réalisé des améliorations significatives en matière d'efficacité énergétique dans leurs opérations.
