Projet de rénovation énergétique par rideau d'eau et ventilation naturelle pour un bâtiment de communication à Weifang

Aperçu du projet

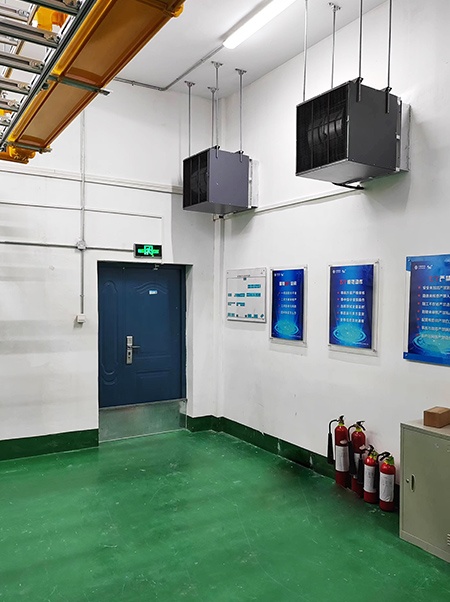

La salle des équipements de communication de Weifang Mobile présente une charge thermique interne élevée. Située sur le toit, elle subit également d'importants transferts de chaleur à travers l'enveloppe du bâtiment, ce qui entraîne une forte consommation d'énergie pour la climatisation et un coefficient d'efficacité énergétique (PUE) constamment élevé. Afin d'accélérer la réalisation des objectifs de maîtrise de la consommation énergétique fixés pour cette année, cette rénovation a consisté en l'installation de deux systèmes de ventilation par rideaux d'eau. Ce système réduit la consommation énergétique de la salle et améliore son efficacité, tout en assurant une filtration de l'air efficace pour maintenir sa qualité.

La salle des équipements rénovée couvre une superficie d'environ 123 m² et sa consommation électrique informatique est d'environ 24,3 kW. Elle était initialement équipée de quatre climatiseurs d'armoire de 5 CV et de deux climatiseurs d'armoire de 3 CV, pour une puissance frigorifique totale de 63,5 kW. Deux des unités de 5 CV n'étaient utilisées qu'en été. Après la rénovation, deux systèmes de ventilation à rideaux d'eau ont été installés. Lors de certaines périodes de transition saisonnière et pendant tout l'hiver, ces nouveaux systèmes assurent le refroidissement en remplacement des anciens. système de climatisation. Durant l'été, le fonctionnement repasse au système de climatisation d'origine.

Application de solution

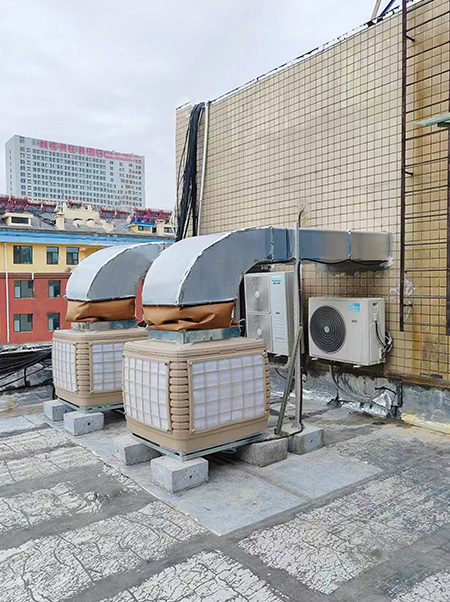

Ce projet utilise le système de rénovation énergétique à rideau d'eau d'Aolan. Ce système comprend un refroidisseur d'air par évaporation système d'alimentation, système d'extraction par ventilateur centrifuge et système de contrôle intelligent.

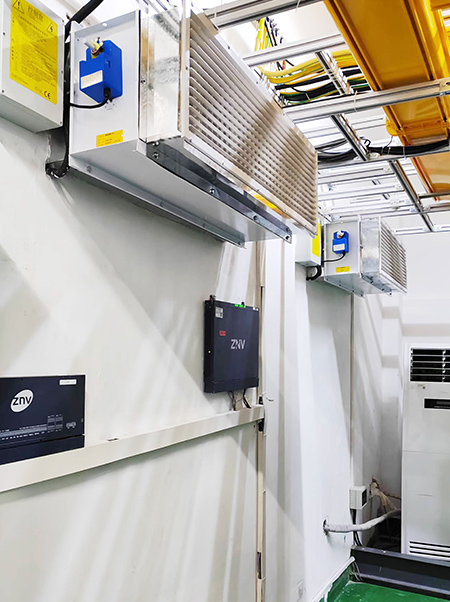

L'air frais extérieur est filtré et refroidi par refroidissement par évaporation L'air chaud et humide de la salle des machines est refroidi par évaporation avant d'être insufflé à l'intérieur. Il est évacué vers l'extérieur par des ventilateurs centrifuges. Un système de contrôle intelligent collecte les paramètres de température et d'humidité intérieure et extérieure grâce à des capteurs. En fonction de ces paramètres, il pilote le fonctionnement du système de ventilation par rideau d'eau et des climatiseurs de précision de la pièce. Lorsque les conditions permettent de satisfaire aux exigences de température et d'humidité, le système privilégie le fonctionnement du rideau d'eau afin d'optimiser l'utilisation des sources de refroidissement naturelles extérieures et de réduire la durée de fonctionnement des climatiseurs de précision, permettant ainsi des économies d'énergie et une réduction de la consommation.

Le système de refroidissement de cette salle des équipements comprend trois modes de fonctionnement : mode sec (air frais), mode humide (air frais refroidi par évaporation) et mode de climatisation de précision coordonnée.

(1) Mode air frais sec : Par basses températures, le refroidisseur d’air par évaporation et les ventilateurs d’extraction fonctionnent, et les registres d’admission et d’extraction s’ouvrent. L’air frais extérieur à basse température est filtré et insufflé dans le local technique, tandis que l’air chaud et humide est évacué par les ventilateurs d’extraction. La fréquence de fonctionnement des ventilateurs est adaptée à la température intérieure.

(2) Mode humide avec refroidissement par évaporation : Dans des conditions climatiques appropriées, le refroidisseur d’air par évaporation et les ventilateurs d’extraction fonctionnent, les registres d’admission et d’extraction s’ouvrent. L’air frais extérieur est filtré, refroidi par évaporation, puis insufflé dans le local technique, tandis que l’air chaud et humide est évacué par les ventilateurs d’extraction. La fréquence de fonctionnement des ventilateurs varie en fonction de la température intérieure.

(3) Mode de climatisation de précision coordonnée : Lorsque les conditions extérieures sont chaudes et humides et que le système de renouvellement d’air par rideau d’eau ne permet pas d’atteindre les niveaux de température et d’humidité requis à l’intérieur, le système de rideau d’eau s’arrête et les registres d’admission/d’extraction se ferment. Le système de climatisation de précision d’origine se met alors en marche simultanément et fonctionne selon ses paramètres de conception initiaux afin de refroidir l’air intérieur par circulation interne.

Présentation des résultats
Le projet a été mis en service en 2024. Après sa phase de test, il fonctionne parfaitement et maintient une température et une humidité stables dans la salle des équipements. La consommation électrique annuelle du système de climatisation de la salle a diminué de 126 000 kWh à 56 000 kWh, soit une économie d'énergie significative de 55,5 %.
