Projet de rénovation énergétique par rideau d'eau et ventilation fraîche pour un bâtiment d'équipements dans le Shandong

Aperçu du projet

Conformément aux exigences des politiques nationales en vigueur, le taux de conformité du PUE pour les centres de données et les bâtiments d'équipements critiques doit dépasser 70 % d'ici fin 2023 et atteindre 100 % d'ici fin 2025. Afin de remédier aux problèmes récurrents de forte production de chaleur dans les salles informatiques et aux valeurs de PUE constamment élevées dans les bâtiments d'équipements critiques de la province du Shandong, et pour accélérer la mise en œuvre des objectifs de maîtrise de la consommation énergétique fixés pour cette année, le plan prévoit l'installation de plusieurs systèmes de refroidissement par évaporation. Ces équipements utilisent la technologie de refroidissement par évaporation sur panneaux pour améliorer l'efficacité énergétique, tout en assurant une filtration efficace de l'air dans les salles d'équipements de communication.

Modes de fonctionnement

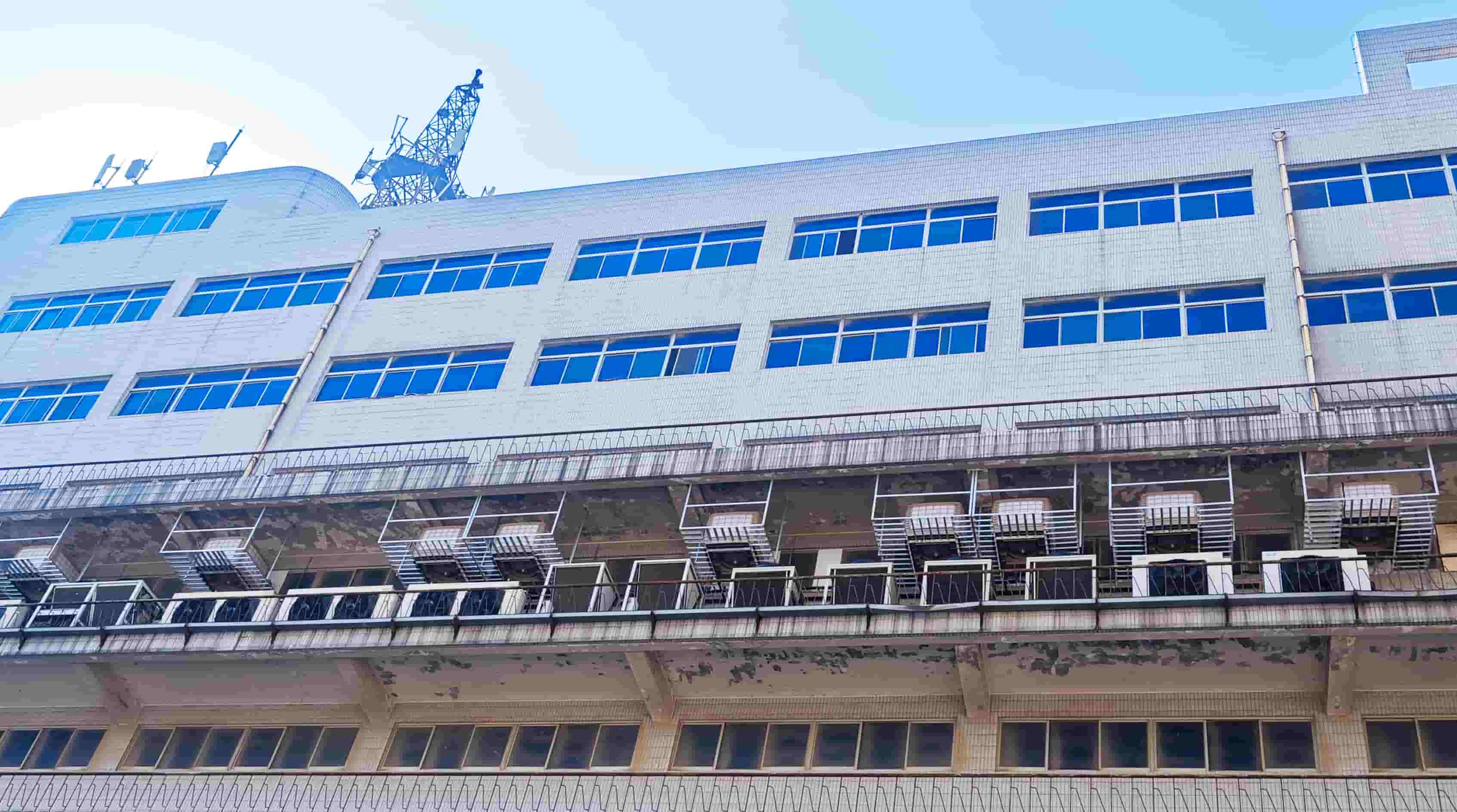

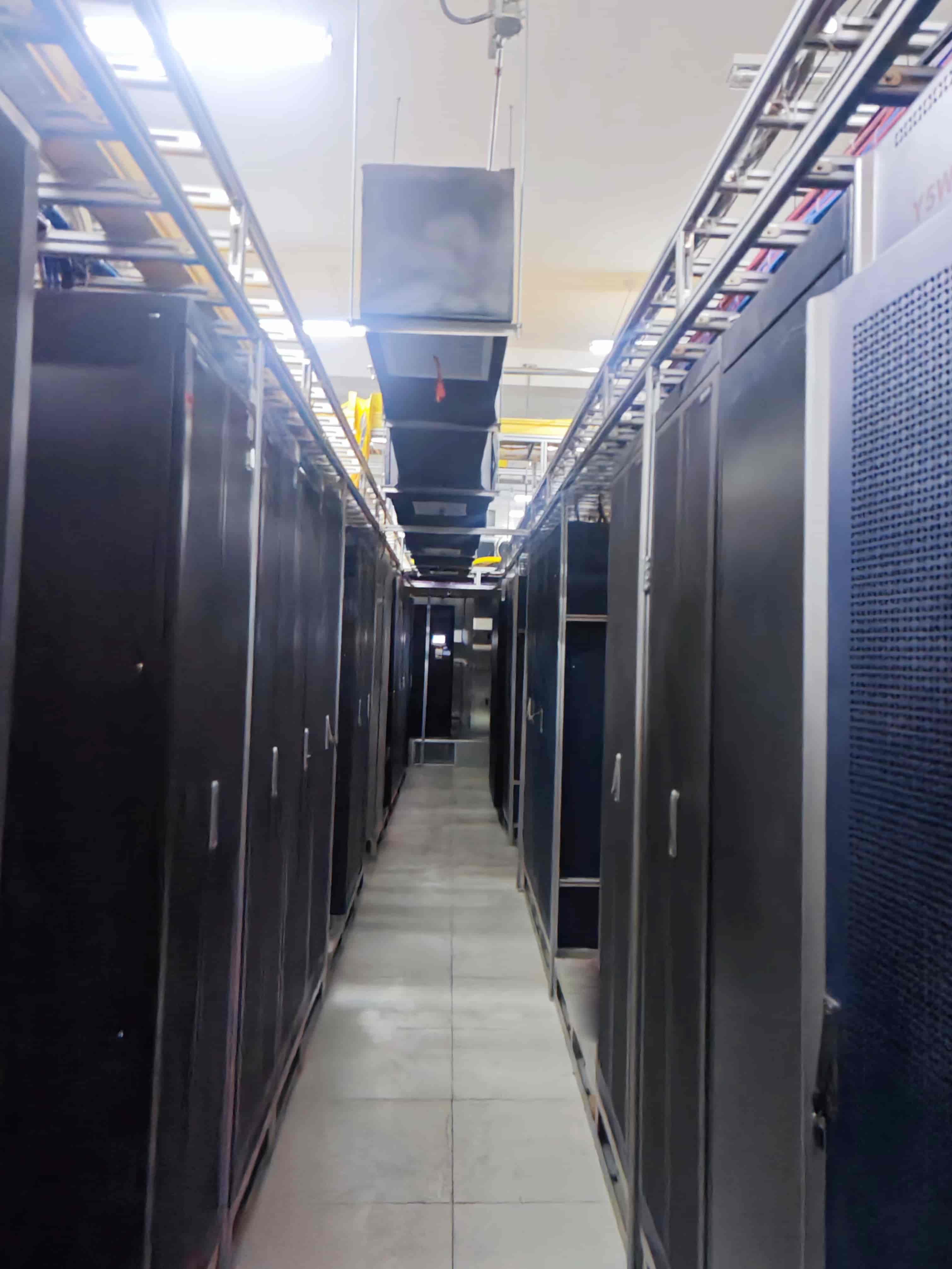

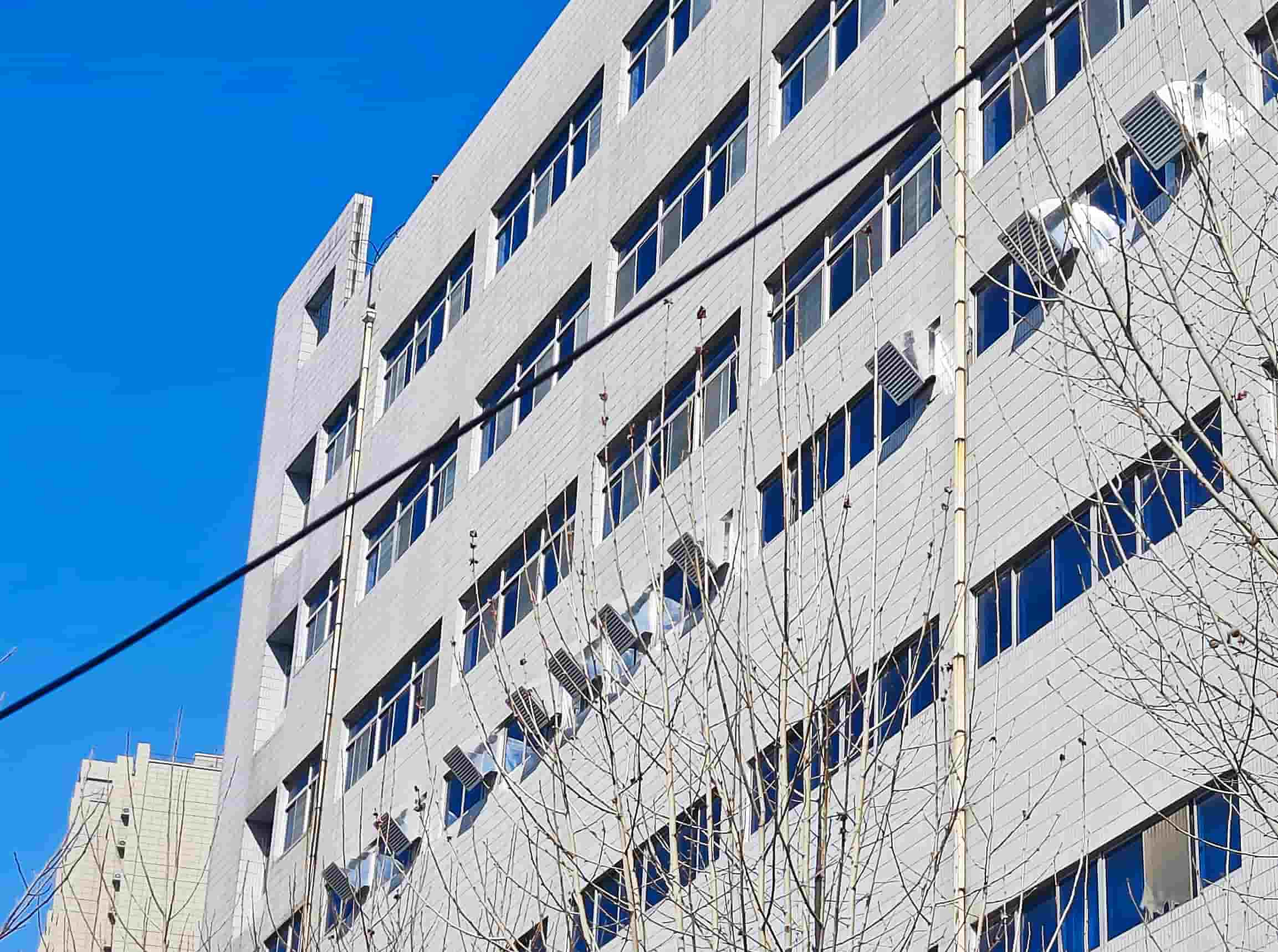

Ce projet concerne les bâtiments techniques de deux villes de la province du Shandong, tous deux équipés du système de rénovation énergétique Aolan Water Curtain Fresh Air. Ce système comprend des refroidisseurs d'air par évaporation pour la production d'air frais, des extracteurs d'air à pression négative pour l'évacuation de l'air chaud et un système de contrôle intelligent. La salle des équipements de Jinan a une superficie de 550 m² et une puissance informatique d'environ 155 kW ; celle de Dezhou a une superficie de 542 m² et une puissance informatique d'environ 29 kW.

L'air extérieur est filtré et refroidi par évaporation avant d'être insufflé à l'intérieur. L'air chaud et humide de la salle des machines est évacué vers l'extérieur par des ventilateurs d'extraction à pression négative. Le système de contrôle intelligent collecte les paramètres de température et d'humidité intérieure et extérieure grâce à des capteurs et pilote le fonctionnement du système de ventilation par rideau d'eau ainsi que celui des climatiseurs de précision de la salle en fonction de ces paramètres. Lorsque les conditions de température et d'humidité requises dans la salle des machines sont réunies, le système privilégie le fonctionnement du système de ventilation par rideau d'eau afin de prolonger la durée d'utilisation des sources de refroidissement naturelles et de réduire le temps de fonctionnement des climatiseurs de précision, contribuant ainsi aux économies d'énergie et à la réduction de la consommation.

Le système de refroidissement des locaux techniques de ce projet comprend 3 modes de fonctionnement :

1. Mode air frais en conditions sèches : Lorsque la température extérieure est basse, les refroidisseurs d’air par évaporation et les ventilateurs d’extraction se mettent en marche, et les registres d’admission et d’évacuation s’ouvrent. L’air frais extérieur, à basse température, est filtré et insufflé dans le local technique, tandis que l’air chaud et humide est évacué par les ventilateurs d’extraction. La fréquence de fonctionnement des ventilateurs est adaptée à la température intérieure.

2. Mode de refroidissement par évaporation en conditions humides : Dans des conditions climatiques appropriées, les refroidisseurs d’air par évaporation et les ventilateurs d’extraction fonctionnent, les registres d’admission et d’extraction s’ouvrent. L’air extérieur est filtré, refroidi par évaporation, puis insufflé dans le local technique. L’air chaud et humide est évacué par les ventilateurs d’extraction. La fréquence de ces derniers varie en fonction de la température intérieure.

3. Mode de climatisation de précision couplée : Lorsque les conditions extérieures sont chaudes et humides, et que le système de ventilation par rideau d’eau ne permet pas d’atteindre les niveaux de température et d’humidité requis à l’intérieur, ce système s’arrête et les registres d’admission/d’extraction se ferment. Le système de climatisation de précision d’origine de la salle est alors activé en mode couplé et fonctionne conformément à ses paramètres de conception initiaux, en mode de refroidissement par recirculation d’air intérieur.

Démonstration des résultats

Le projet a démarré ses activités en 2025. Après sa mise en service, il devrait fonctionner correctement, en maintenant une température et une humidité stables dans les salles des équipements. La consommation électrique annuelle du système de climatisation de la salle des équipements de Jinan devrait diminuer de 681 000 kWh à 293 000 kWh, soit une économie d'énergie de 56,9 %. Le PUE devrait passer de 1,67 à 1,38. Concernant la salle des équipements de Dezhou, la consommation électrique annuelle du système de climatisation devrait diminuer de 164 000 kWh à 63 000 kWh, soit une économie d'énergie de 61,9 %. Le PUE devrait passer de 1,83 à 1,43, ce qui témoigne d'économies d'énergie significatives.
